Главная » УМ 3 х ГУ-50

Схема УМ на 3-ех ГУ50

Детали::

Др1 заводского изготовления ДМ-01 (250).

Анодный дроссель Др2 намотал 16 метров провода ПЭЛШО-0,35мм. на каркасе диаметром 20мм. Намотка виток к витку в один ряд. Индуктивность 178мкГ.

Антипаразитные дроссели Др3 - Др5  5 витков ПЭЛ - 1,5мм на резисторе МЛТ-2 75 Ом диаметр намотки 12мм. шаг намотки 4 - 5мм.

Накальный дроссель Др6 8 витков провод ШВВП-2х0,75 на ферритовом кольце диаметр 30 мм

Катушки П контура;

L1 бескаркасная диаметром 50мм. 5,5 витка из трёхгранного медного прута ширина стороны 5мм шаг намотки 7мм

Отводы:

10 - 12 м -  1,5 витка

15 м - 2,5 витка

17 м - ... Читать дальше »

Категория: УМ 3 х ГУ-50 | Просмотров: 18800 | Добавил: ohzaap | Дата: 29.01.2017 | Комментарии (0)

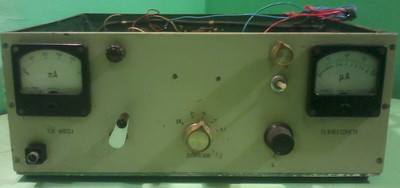

Вот такой УМ мне достался

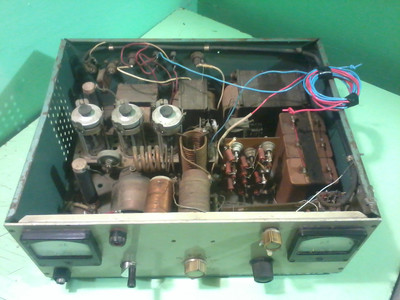

Снял крышку верхнюю. Отпаял от элементов установленных на задней панели провода. Снял панель, после чего демонтировал анодный трансформатор.



Категория: УМ 3 х ГУ-50 | Просмотров: 1209 | Добавил: ohzaap | Дата: 11.01.2017 | Комментарии (0)
