Схема УМ на 3-ех ГУ50

Детали::

Др1 заводского изготовления ДМ-01 (250).

Анодный дроссель Др2 намотал 16 метров провода ПЭЛШО-0,35мм. на каркасе диаметром 20мм. Намотка виток к витку в один ряд. Индуктивность 178мкГ.

Антипаразитные дроссели Др3 - Др5  5 витков ПЭЛ - 1,5мм на резисторе МЛТ-2 75 Ом диаметр намотки 12мм. шаг намотки 4 - 5мм.

Накальный дроссель Др6 8 витков провод ШВВП-2х0,75 на ферритовом кольце диаметр 30 мм

Катушки П контура;

L1 бескаркасная диаметром 50мм. 5,5 витка из трёхгранного медного прута ширина стороны 5мм шаг намотки 7мм

Отводы:

10 - 12 м -  1,5 витка

15 м - 2,5 витка

17 м - 2,75 витка

20 м - вся катушка 5,5 витка.

 L2 каркас керамика 40мм 32 витка ПЭЛ-1,5мм.

Отводы:

30 м -  4,5 витка

40 м -  9 витков,

80м - 19 витков

160 вся катушка.

Конденсаторы:

С3 КСО-7 2500 В.

C4 продёрнутый из старого лампового приемника получилось 240 пФ.

С5 три секции из старого лампового приемника 1500 пФ.

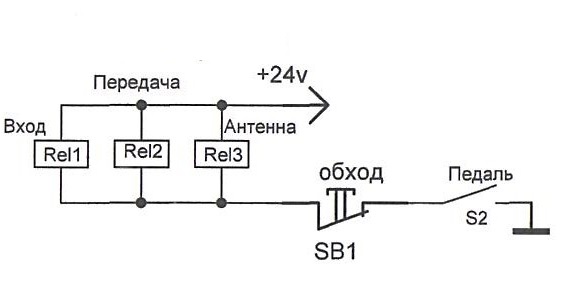

Схема блока реле УМ на 3-ех ГУ-50

Rel1 РЕС-9,

Rel2 РЕС-6,

Rel3 ТКЕ52ПКТ.

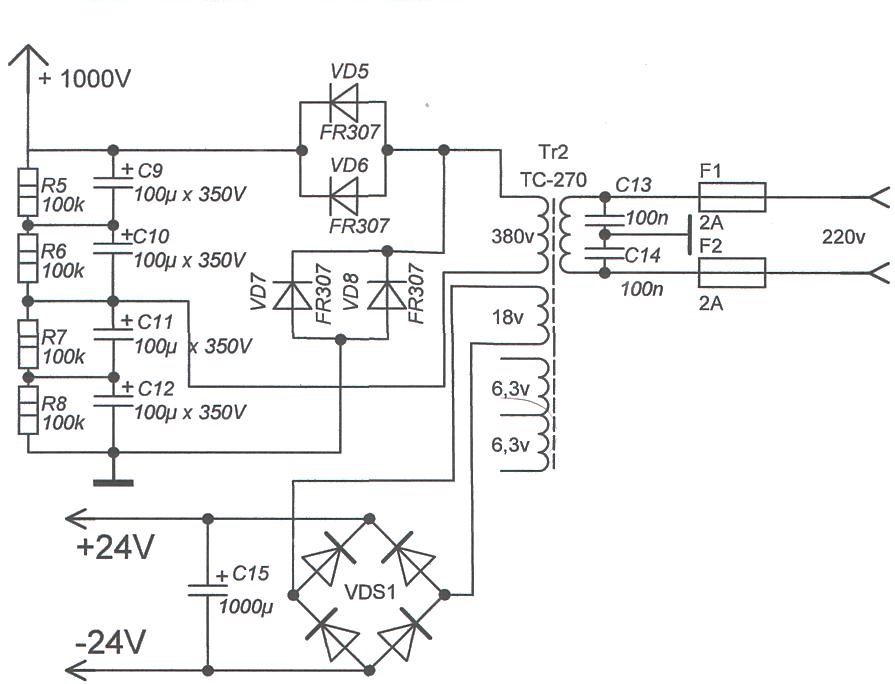

Схема блока питания УМ на 3-ех  ГУ50

Трансформатор ТС-270

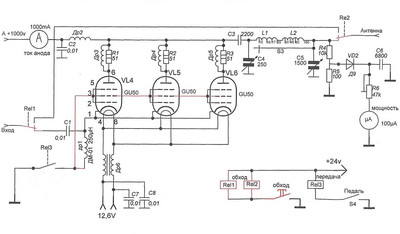

Схема с доработками УМ на 3-ех ГУ-50
