Велосипед изобретать не будем, обойдемся цитатами и видео с Радиотехнического форума от компетентных коллег.

Учитывая, что лампы имеют по два анода, по 60 Вт каждый, то в целом лампы имеют 240 Вт анод. Исходя из наиболее вероятного КПД=0,63 выходная мощность должна быть около 400-420 Вт.

Вот еще одна цитата

Мысли UA3DCT:

24. Компоновка усилителя.

От того, как Вы скомпонуете свою конструкцию, зависит, и как она будет работать. Есть два основных варианта компоновки.

1.блок питания и высокочастотный блок объединены в одну конструкцию

2.блок питания и высокочастотный блок собраны в разных коробках соединение между ними с помощью кабелей питания.

Эти варианты имеют свои плюсы и минусы. Каждый из этих вариантов выбирает сам конструктор. В зависимости от поставленных задач и условий эксплуатации усилителя. Только надо придерживаться следующих несложных правил, которые и определяют габаритные размеры Вашей ... Читать дальше »

Встал вопрос какой применить унифицированный трансформатор трансформатор  ТН, ТАН, ТПП для УМ 2 х ГУ-29

Трансформатор необходим:

1. для накала двух ГУ-29

Напряжение накала - 6,3 или 12,6 В

Ток накала при параллельном соединении подогревателей -  2,25 А

Ток накала при последовательном соединении подогревателей - 1,125

2. для напряжения смещения

3. для напряжения питания реле

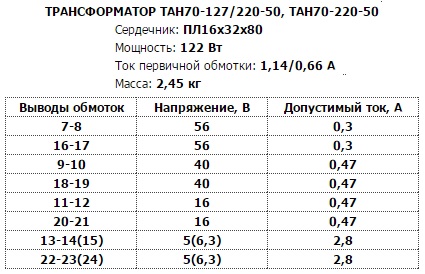

У нас две ГУ-29 значит подойдет трансформатор с накальной обмоткой на ток более 2.25 А например ТАН-70

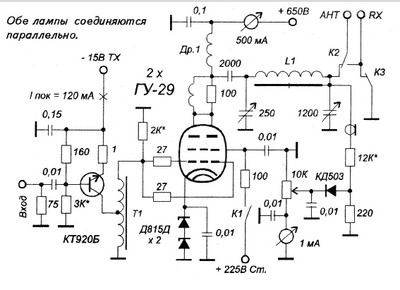

1. Усилитель мощности на 2-ух ГУ-29 от UA9UDQ

2. Усилитель мощности на 2-ух ГУ-29 от RZ3AZ
