Плавный пуск БТР КУМ 2 х ГК-71 Версия 0.1

Бестрансформаторный (БТР) выпрямитель анодного напряжения +1800 В  умножением напряжения сети 220 В на шесть.

КУМ 2 х ГК-71 версии 0.1

Схема УМ на двух ГК-71 с заземленными сетками.

Схема нарисована с учетом имеющихся в наличии комплектующих

КУМ 2 х ГК-71 версии 0.2.1 с изменениями UR5YW

- если качать в катод, конденсаторы С4, С5, С6, С7 следует перенести на левую сторону дросселя Др1;

- между выводами накала ламп включите блокировочный конденсатор на 10 нФ;

- для С8, С9, С10 постарайтесь найти К15У

... Читать дальше »

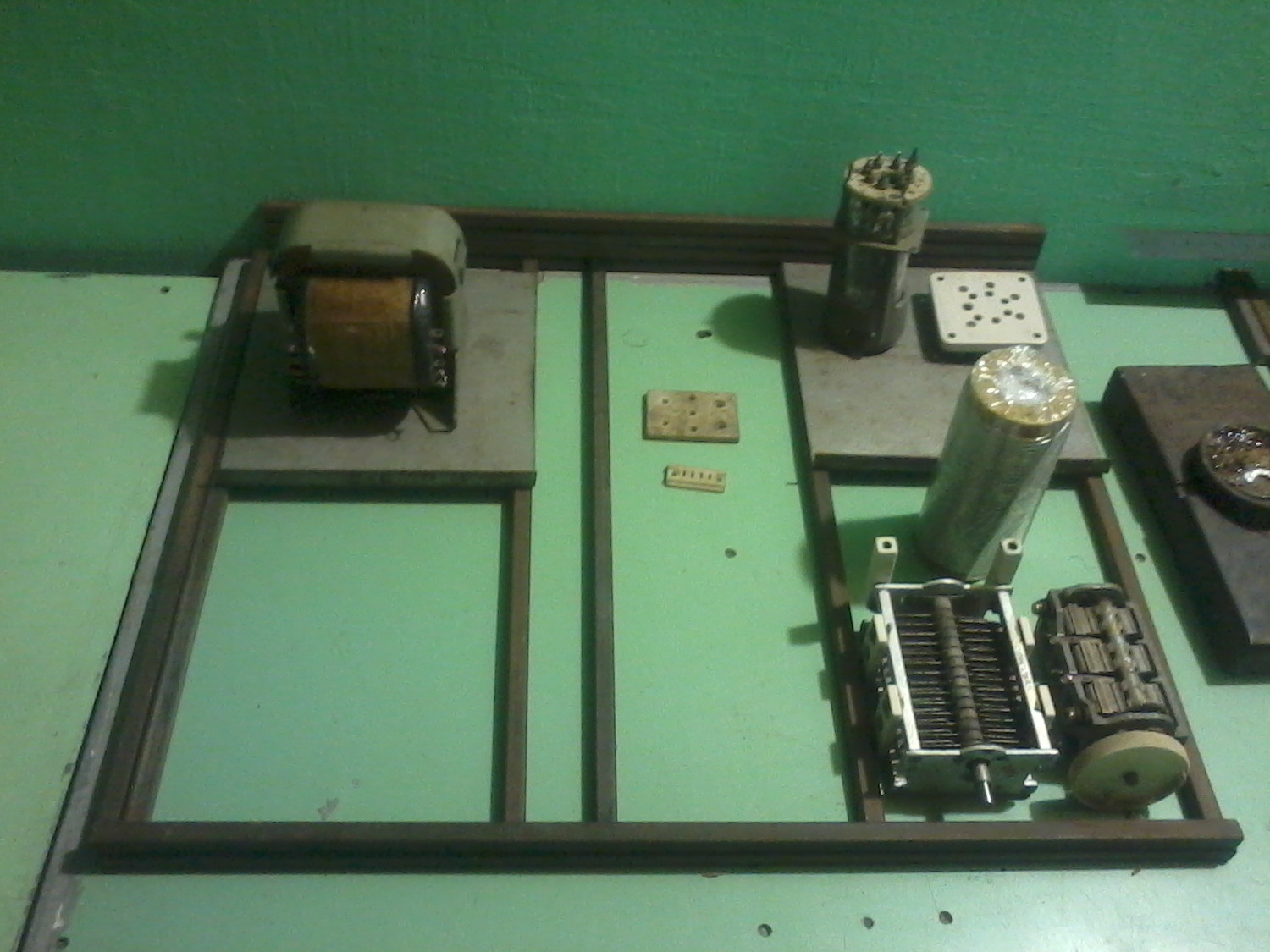

Начал сборку каркаса. Вернее прикинул не маловат ли будет каркас под КУМа.

Собрал первую рамку.

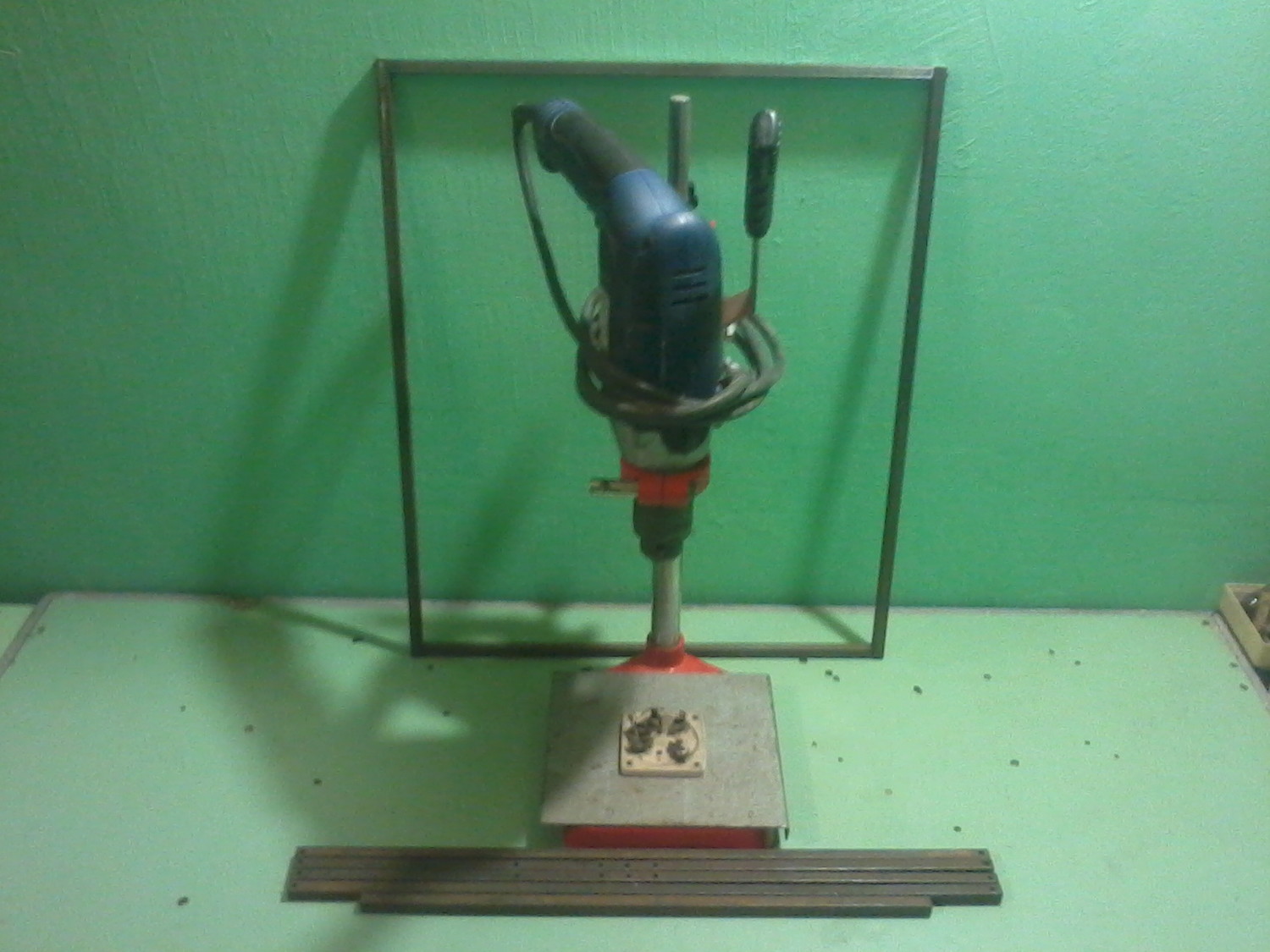

Дрелью сверлить отверстия в квадрате со сторонами 10 мм не получается четко. Одолжил во такой станочек под дрель.

В википедии написано так::

Кум  — крёстные родители одного крестника (крестницы) по отношению друг к другу и по отношению к родителям крестника.

Аббревиату́ра (итал. abbreviatura, от лат. brevis — краткий) — слово, образованное сокращением слова или словосочетания и читаемое по алфавитному названию начальных букв или по начальным звукам слов, входящих в него.

Аббревиатура КУМ принятая на этом сайте:

КУМ - Килловатный Усилитель Мощности

КУМ - Конструктор Усилитель Мощности

КУМ - Корпус Усилителя Мощности

Для КУМа нужны квадратные стойки 10 х 10 длиной 500 мм 6 штук и длиной 400 мм 6 штук. Для их изготовления начал распиливать квадратную ар ... Читать дальше »
