Второй день сборки ГПД Реверсивного тракта на биполярных транзисторах по мотивам трансивера Радио 76М на макетной плате китайского производства.

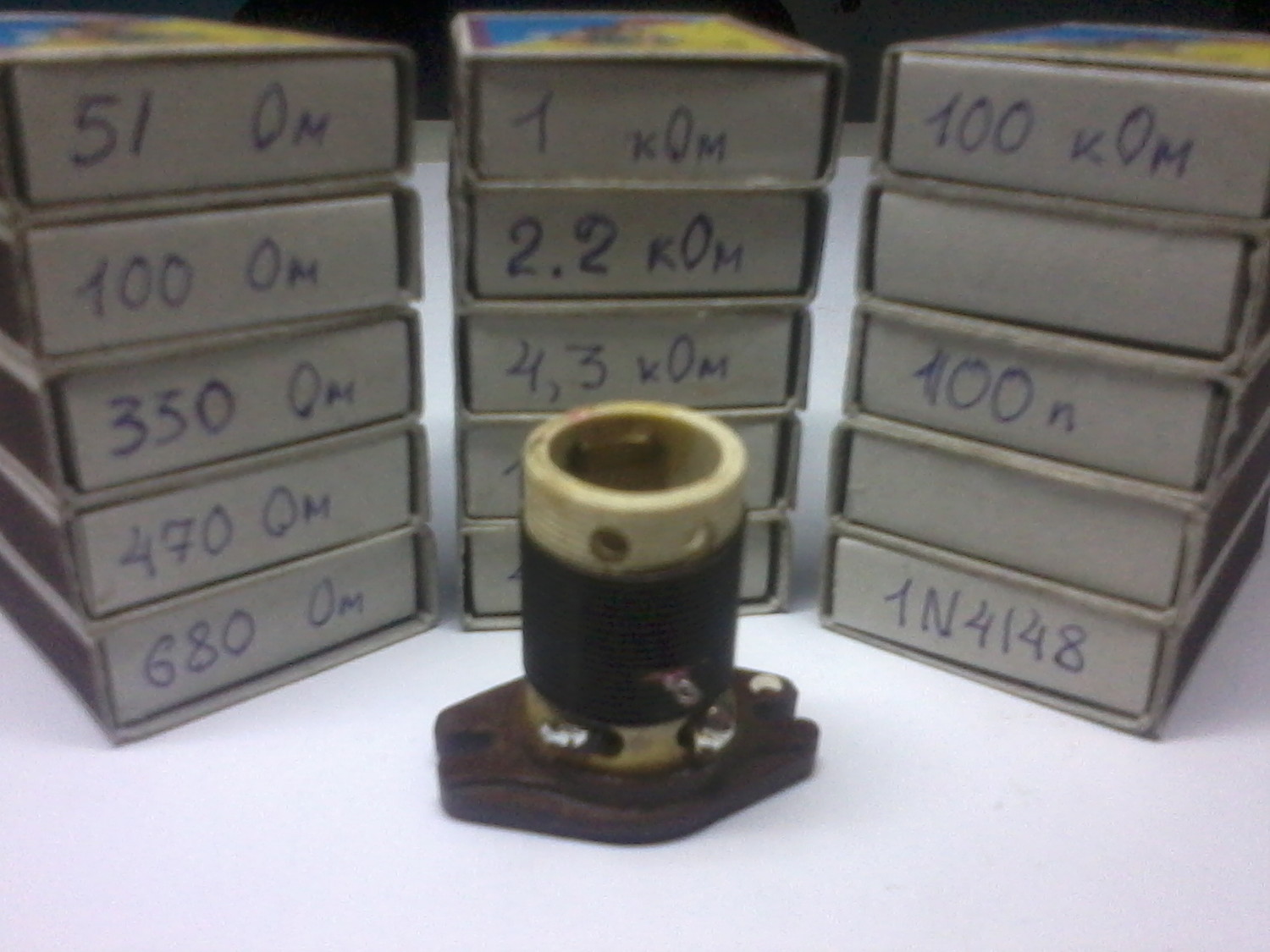

Подписанные спичечные коробки с радиодеталями склеиваю вертикально по пять коробков.

На фоне коробков катушка с индуктивностью 4.9 мкГн. Для сборки ГПД применю готовую катушку как рекомендует автор конструкции

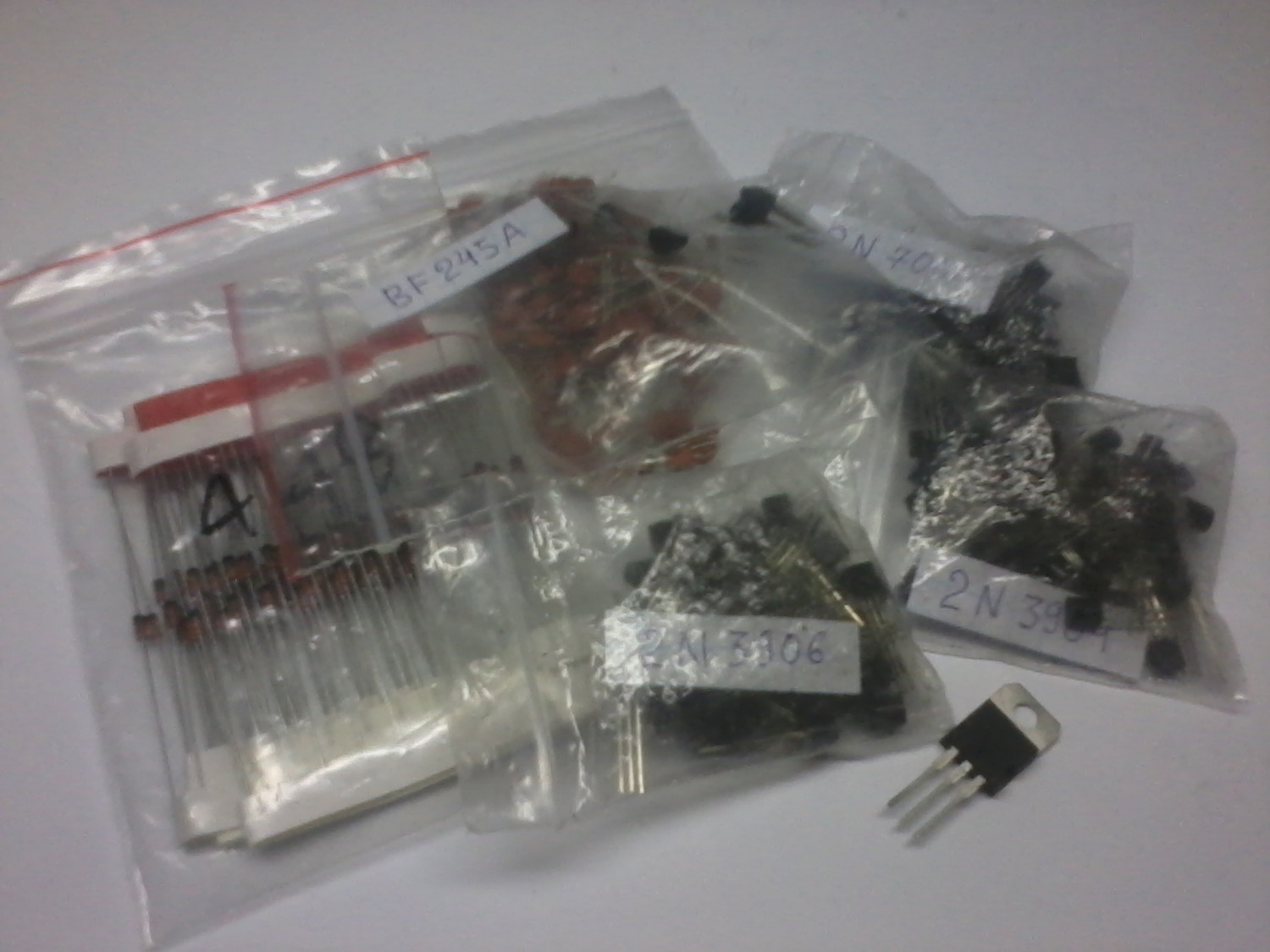

Практически все транзисторы, диоды, микросхемы, две макетные платы были приобретены в Китае до начала сборки ГПД. На фото ниже часть пакетиков с радиодеталями с Китая.

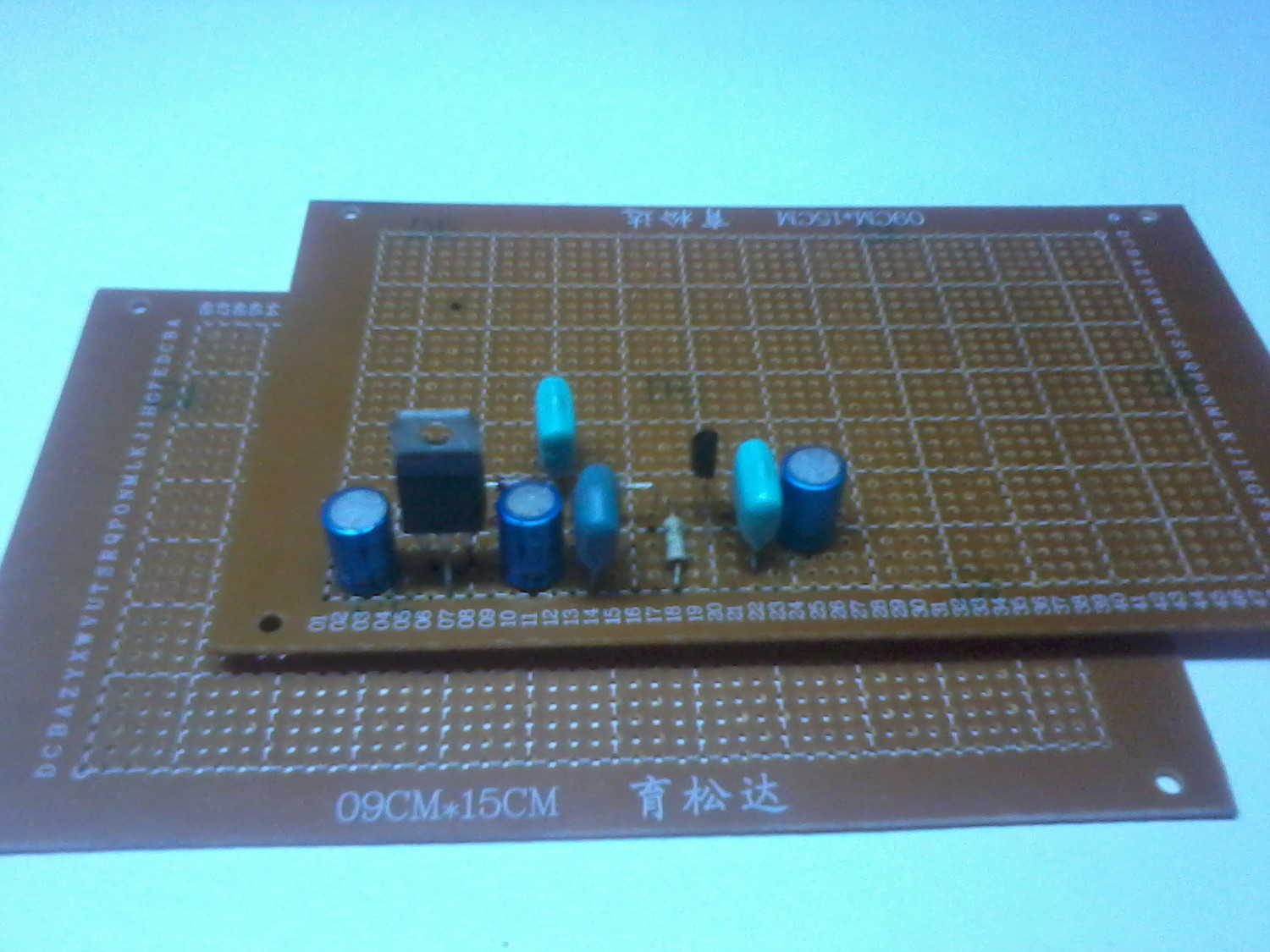

На настоящий момент установил на китайскую макетную плату размером 9 Х 15 см с не луженными фольгированными пяточками следующие радиодетали VT1, SR1, Vd1, VD2, R5, C12, C14, C15, C18, C19, C22.
