Пятый день сборки ГПД Реверсивного тракта на биполярных транзисторах по мотивам трансивера Радио 76М на макетной плате китайского производства.

База радиодеталей

Часть текста в статье ГПД. Четвертый день  была выделена подзаголовком База радиодеталей для сборки ГПД. С этой и в последующих статьях в которых будет присутствовать подзаголовок База радиодеталей буду сообщаться о формировании базы радиодеталей необходимых для изготовления той или иной схемы которую уже собираю или которую собираюсь собрать и начинаю отбирать (из своих запасов) , покупать радиодетали

- ГПД (схема которую уже собираю).

Медленно но уверено склеиваю блок со спичечных коробков для радиодеталей  необходимых для сборки ГПД.

- для УМ на ГК-71 (схема которую собираюсь собрать)

приобрел реле РЭС-33, замыкатель В-2В. панель фарфоровую для ГК-71, кольцо 45х20х11 2000НН, реле с обмоткой на 220В

Монтаж ГПД

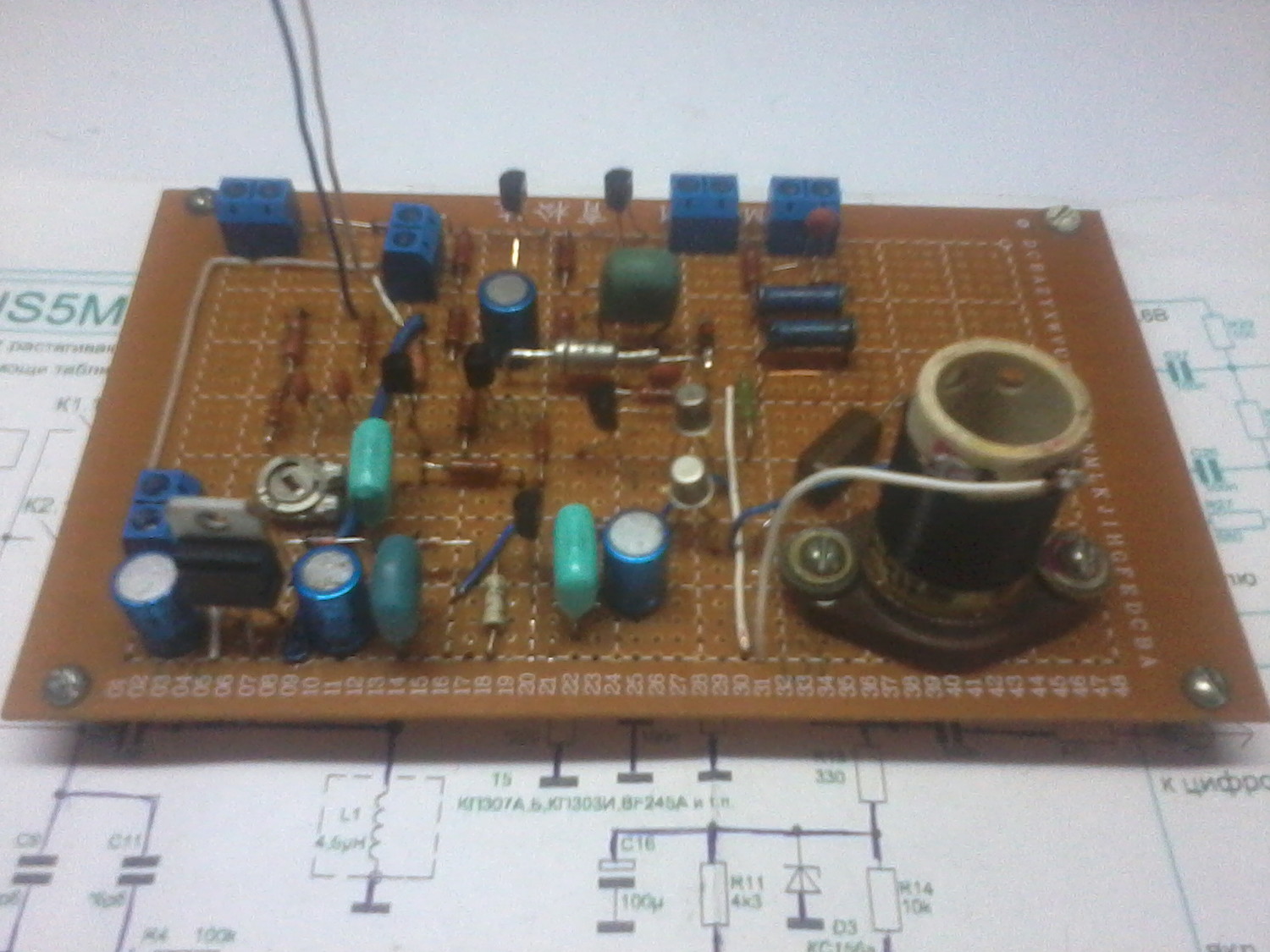

Впаял на китайскую макетную плату размером 9 Х 15 см с не луженными фольгированными пяточками следующие радиодетали:

1-ый день SR1, C18, C19, C22

2-ой день VT1, VD1, VD2, C12, C14, C15, R5

3-ий день VT4, VT7, C16, C20, C21, R8, R9, R10, R11, R12, R13, R14, R15, R16, R17, R18, R19

4-ый день VT5, VT6, VT8, VD3, VD4, C13, C17, R2, R4, R6, R7

Сегодня VT2, VT3, CD1, CD2, C3, C9, C10, C11, R1, R3, L1, 5 разъемов для подключения +13 В, +9 В TX, вкл. RIT, RIT, ЦАПЧ

Частотозадающими цепями (С1, С2, С4 - С8) займусь после запуска ГПД.

Настройка ГПД

С этого дня в моих статьях появился новый подзаголовок в котором буду описывать сверку монтажа со схемой и процесс настройки схемы.

Сегодня проверил монтаж, явных ошибок не нашел. Возможна ошибка с цоколевкой BF245А, но об этом в следующих статьях.
