Четвертый день сборки ГПД Реверсивного тракта на биполярных транзисторах по мотивам трансивера Радио 76М на макетной плате китайского производства.

База радиодеталей для сборки ГПД.

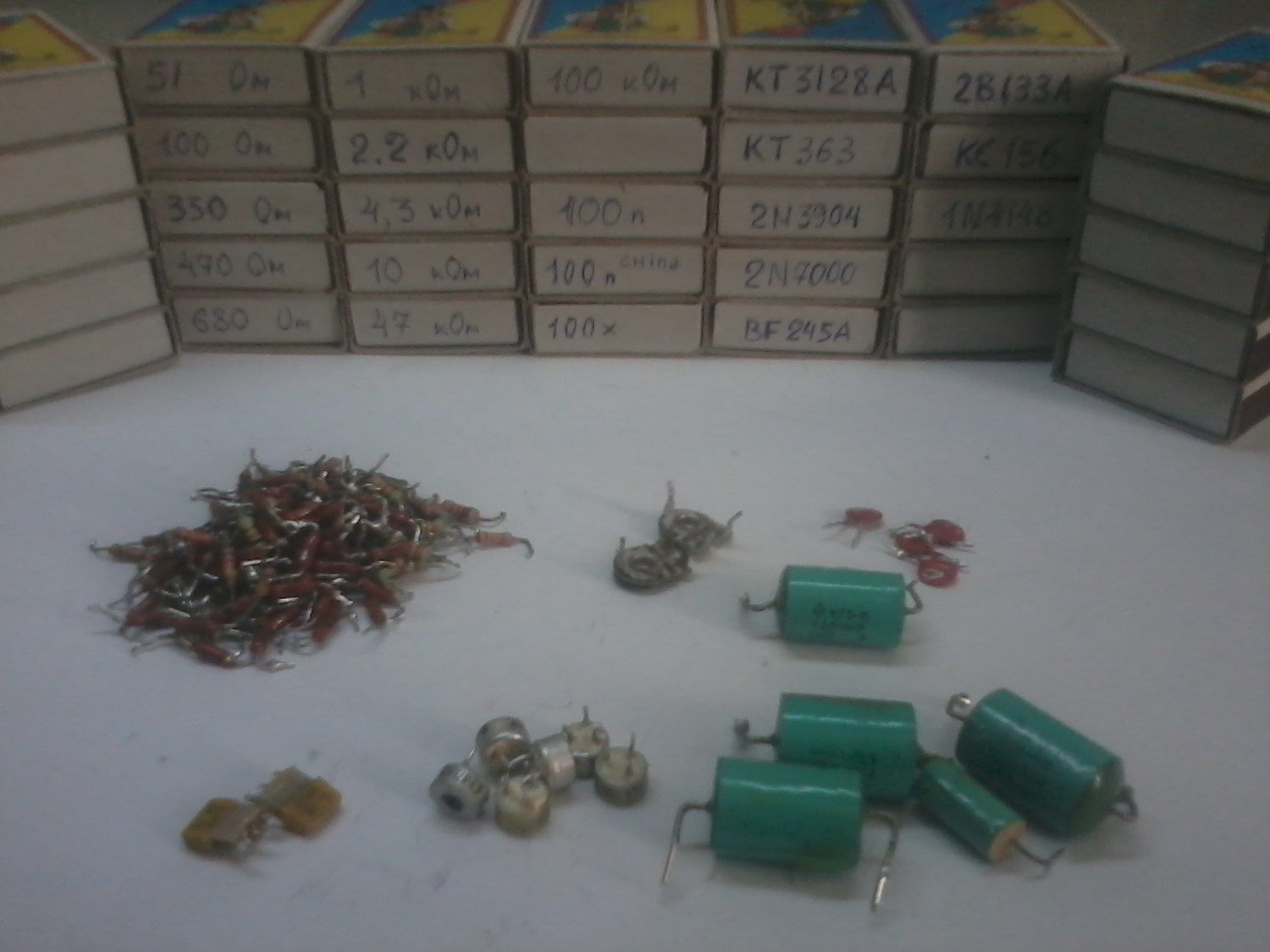

К четырем вертикально склеенным по пять спичечным коробкам добавил еще один. Получился такой своеобразный блок куда отбираю необходимые радиодетали для сборки ГПД. Для необходимых компонентов блок из 25 спичечных коробков маловат, расширю его до 50 коробков.

Компоненты для сборки продолжаю добывать методом демонтажа с плат бытовой радиоаппаратуры,

Монтаж ГПД

Монтаж временно приостанавливался из за отсутствия Т2, Т3 КТ3109, КТ363 и CD1, CD2 КВ102.. Вопрос был решен получением консультации у US5MSQ  В качестве Т2, Т3  установлю КТ3128А.

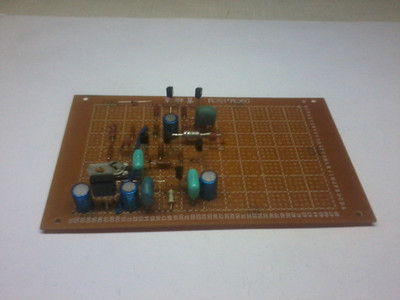

Впаял на китайскую макетную плату размером 9 Х 15 см с не луженными фольгированными пяточками следующие радиодетали:

1-ый день SR1, C18, C19, C22

2-ой день VT1, VD1, VD2, C12, C14, C15, R5

3-ий день VT4, VT7, C16, C20, C21, R8, R9, R10, R11, R12, R13, R14, R15, R16, R17, R18, R19

Сегодня VT5, VT6, VT8, VD3, VD4, C13, C17, R2, R4, R6, R7,
