С темы форума Четвертьмонстр? Почему бы и нет... 1 страница 27 сообщение

1. Чувствительность при полосе 2.7 кГц и соотношении сигнал/шум 10 дБ - 0.5 мкВ

2. Динамический диапазон по Скрыпнику при отстройке 10 кГц и той же полосе (не телеграф, как у буржуев) - 100 дБ Здесь хотелось бы напомнить, что у Дроздова этот параметр 90 дБ, а у Р-160 75 дБ. Т. е., IP3=37 дБм.

3. Внутриполосная интермодуляция схемы при подобранных кварцах в КФ при уровнях до +60 дБ от чувствительности при работе в режиме интеллектуальной АРУ - -70 дБ.

 4. Избирательность по соседнему каналу при отстройке +-5 кГц от ската ФОС не хуже 120 дБ. 5. Диапазон регулировки АРУ при поддержании при изменении сигнала на выходе не более 3 дБ - не менее 120 дБ.

Ниже цитата с темы Четвертьмонстр? Почему бы и нет.... 5 страница 145 сообщение

Самый простой вариант - вот здесь 1 сильносигналка,

а слабосигнальную часть можно взять, к примеру, вот отсюда 2 с учётом внесённых мною замечаний двумя-тремя постами позже...

С входными контурами, надеюсь проблем не будет,

ГУН, либо готовый от наших военных станций, либо, можно взять вот отсюда 3 ,

с хорошим синтезатором у меня вариантов нет - сам в процах не разбираюсь, программисту нужно платить, из своего кармана не интересно.

Для первого знакомства собрал на одной странице принципиальные схемы сильносигнальной, слабосигнальной частей и ГПД.

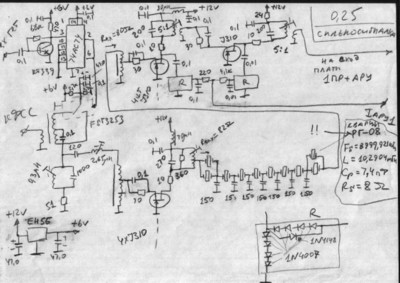

1. Сильносигналка  "четвертьмонстра"

С темы форума Четвертьмонстр? Почему бы и нет... 5 страница 134 сообщение

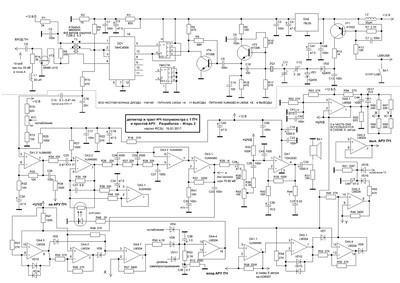

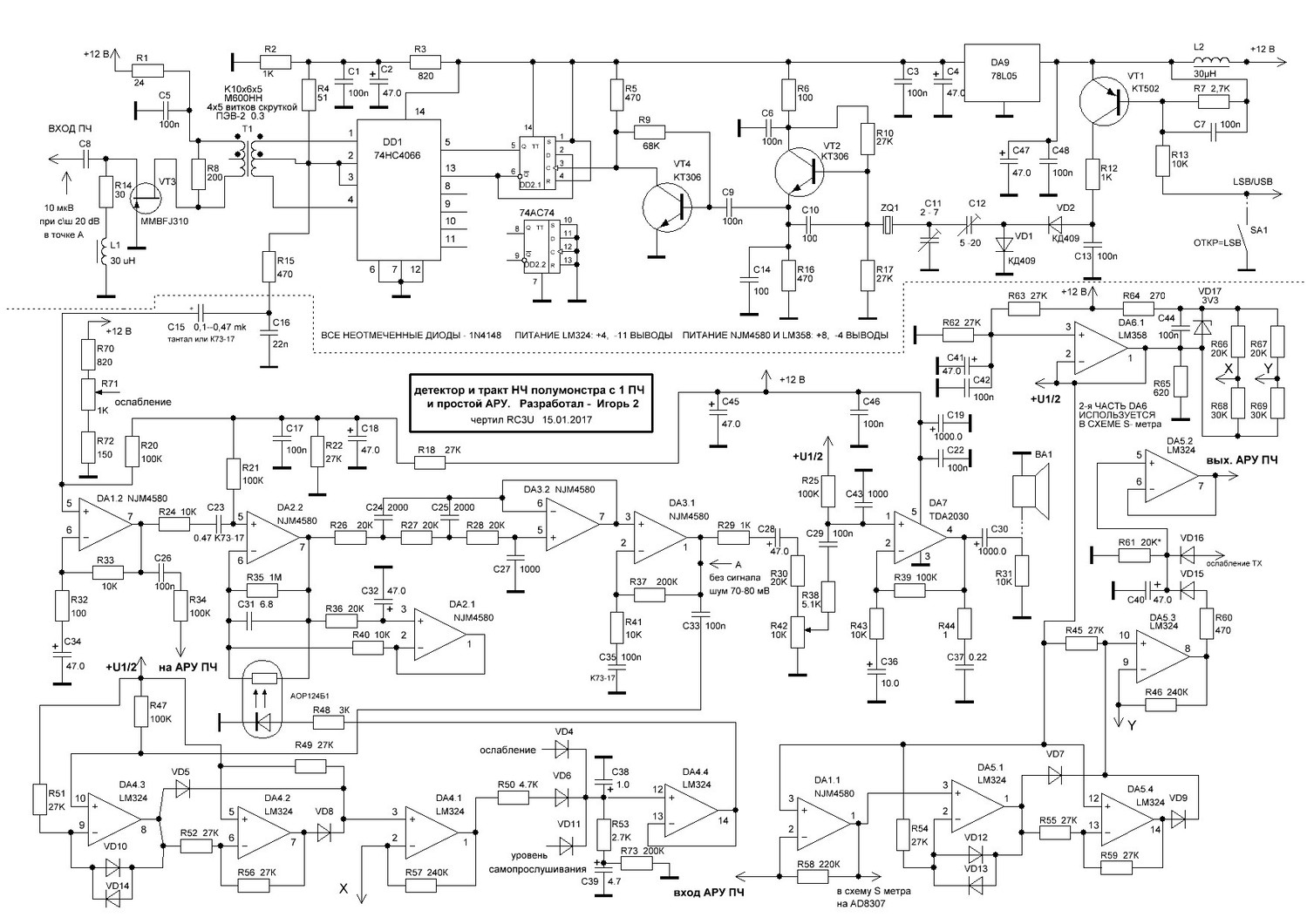

2. Слабосигналка "четвертьмонстра"

С темы форума Полумонстр или РП418 92 страница 2742 сообщение

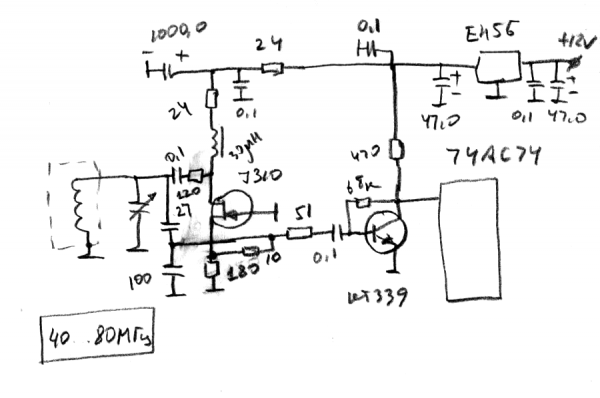

3. ГПД "четвертьмонстра"

С темы форума Синтезатор или ГПД к полумонстру 13 страница 384 сообщение

Если есть желание повторить это схемное решение  тогда заходите на форум Первое знакомство с четвертьмонстром

Если есть предложение повторить другой ТRХ опишите его здесь
